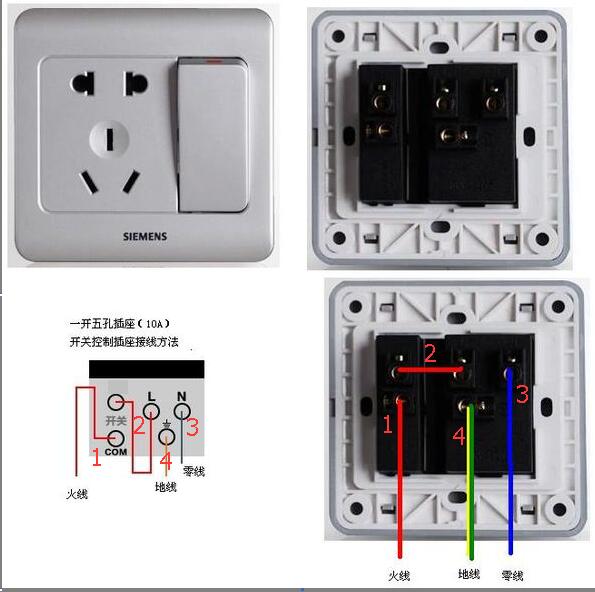

西門子一開單控五孔插座有兩款一大開 1開關控制插座火線接開關L1，開關L接插座L，零線接插座N，地線接插座地線符號 2開關控制電燈火線接插座L，開關L接插座L，零線接插座N，地線接插座地線符號開關L1接電燈控制線到電燈正極，插座N接電燈零線到電燈負極 二小開 1開關控制插座火線；插座安裝與品牌無關，與接線柱上標的字母有關L接火線N接零線E或圈中帶一豎三橫符號接地線一開關控制燈 二開關控制插座；此圖是一開雙控帶五孔插座，開關控制五孔插座，可以理解為沒有L2，即一開單控帶五孔插座。

1一開單控五孔插座開關控制燈將地線接入插座部分“E”接線柱中并固定火線接入插座部分“L”接線柱中并固定零線接入插座部分“N”接線柱中并固定將插座部分“L”與開關部分“L”用導線連接將燈的燈線接入開關部分“L1”接線柱中并固定2一開雙控五孔插座開關控制燈將地線接入插座；以西門子開關插座一開五孔單控為例，連接方式如下首先，確保斷電操作，安全第一其次，將火線接入單控開關的火線端口，零線接入開關的零線端口，地線接入插座的地線端口接著，將開關的輸出端連接至插座的進線端，注意區分零線和火線最后，將插座的出線端連接至燈具或電器的進線端，確保接線準確無誤；有兩種接一是開關控制插座二是開關不控制插座，要控制燈1零線接零線孔N，地線接地線孔，火線接開關一單別一單用線接插座的火線孔L2零線接零線孔N，地線接地線孔，火線接火線孔L在把火線孔L接一根線到開關的一單，別一單接燈的火線，燈零線接插座零線孔N。

兩開五孔開關的接線方式通常有兩種選擇，可以根據實際需要進行選擇1一種方式是開關不控制插座，這樣兩個開關可以分別控制兩路電器設備具體接線圖如下另一種方式是一個開關可以控制插座，而另一個開關則可以控制一路用電設備具體接線圖如下在進行接線時，需要注意以下幾點1務必確保安全，按照；一兩開五孔插座的接線，一般有兩種方式，可根據以下示意圖據此接線即可1開關不控制插座，兩個開關可以控制兩路電器設備，如下圖2一個開關可以控制插座，另一個開關可以控制一路用電設備，如下圖二接線的注意事項1接線過程中一定要注意用電安全，按照規范接線2接線使嚴禁線頭虛接；1零線接零線孔N，地線接地線孔，火線接開關一單別一單用線接插座的火線孔L2零線接零線孔N，地線接地線孔，火線接火線孔L在把火線孔L接一根線到開關的一單，別一單接燈的火線，燈零線接插座零線孔N。

西門子五孔帶開關插座如何接線？ 開關鍵獨立控制燈源，幫忙看下我這種接線方式是否正確？是不是這種才是正確的接線方式？ 開關鍵獨立控制燈源，幫忙看下我這種接線方式是否正確？是不是這種才是正確的接線方式？ 展開 #xE768 我來答 1個回答 #熱議# 茅臺真假怎么辨別？假標是什么樣的；在人們的日常生活中，所有的家電都是離不開插座，最近有朋友問小編，五孔插座帶開關怎么接今天小編將要為大家解答，想要了解的朋友不妨和小編一起來看看吧一五孔插座帶開關怎么接 五孔插座中L接火線，N接零線，E接地線，短紅線連接L和L1，火線連接L11，零線連接N，地線連接E，如果想要弄獨立開關。

我估計上邊那一小塊是個開關，這個插座是一個兩孔一個三孔再加一個開關的形式如圖電線的火線連開關，再從開關出來連插座的火線端，電線的零線和地線分別連插座的地線零線；以西門子插座為例，如果需要通過開關控制插座，可以采用以下步驟進行接線首先，將開關的L2通常標示為開關的常閉觸點與插座的L火線用導線相連接下來，火線應接入開關的L1常開觸點，零線則直接接入插座的N零線端子，而接地線則需接入插座的接地端子如果開關不需要控制插座，可以將開關的；一開 五孔插座 接線如圖插座模塊L孔接火線，N孔接 零線 ，PE孔接地線開關模塊L孔接火線，L1孔接燈的控制線燈的零線和電源的零線并聯。

3黃色線接地PE不接也行五孔帶開是有4個接線端子的L1 開關火線進線L2 開關火線出線N 零線GND或者三橫一豎是地線接法有兩種1帶開關的插座火線連接L1，零線連接N，花線接地線，L2空著即可兩根線是一個火線一根零線，沒有埋布地線，這種情況下，火線接L1，零線接N即可請注意沒有；一 開關控制插座1火線接L12找一段電線，將電線的一端接L11L12 空著不接，電線的另一端接L 3零線接N 地線接主如果沒有地線，此處也可以空著不接二開關控制電燈1火線接L 2找一段電線，將電線的一端與火線一起也接到L 上，電線的另一端接L13L11接燈座的一；維能一開五孔只需要火線從開關L1進，零線從插座N接入，地線從插座地接入，是內部銅件相連的，不用跳線，比西門子方便。
